使用用途
- 河川工事
- 護岸工
- 流路工
- 道路工事
- 土留工
- 擁壁工
- 治山工事
- 法覆工
- 土留工

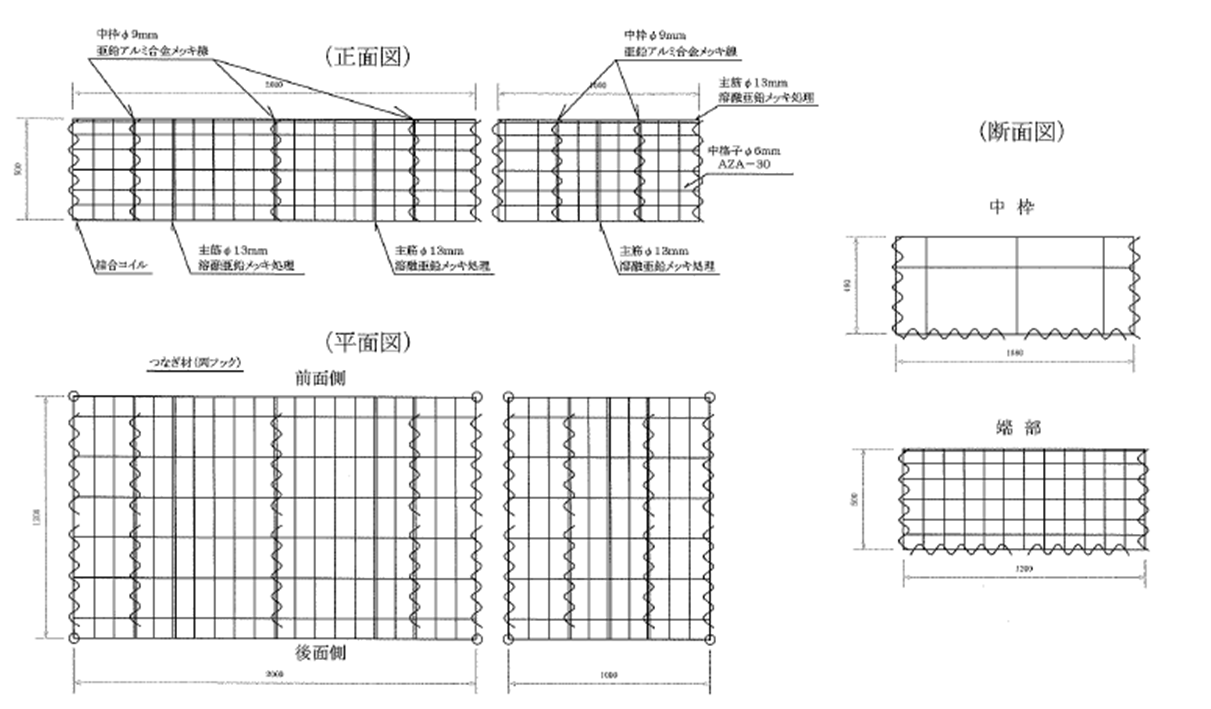

標準規格
| 形式 | 高さH | 奥行W | 長さL |
|---|---|---|---|
| 08型 | 500mm | 800mm | 2000mm (1000mm) |
| 10型 | 1000mm | ||
| 12型 | 1200mm |
| 構成部材 | 寸法 | 材質・仕様 |
|---|---|---|
| 本体・端面網 | φ6 | 亜鉛めっき処理 溶接金網 又は亜鉛アルミ合金めっき 溶接金網 |
| 主鉄筋 | φ13,φ9 | 亜鉛めっき処理 鋼材 |
| 中間連結材 | φ6 | 亜鉛めっき処理 溶接金網 又は亜鉛アルミ合金めっき 溶接金網 |
| つなぎ材 ブレース材 |
φ9 | |
| 結合コイル | φ5 | 亜鉛アルミ合金めっき |
| 最上段ふた材 | φ6 | 亜鉛めっき処理 溶接金網 又は亜鉛アルミ合金めっき 溶接金網 |
仮組状況

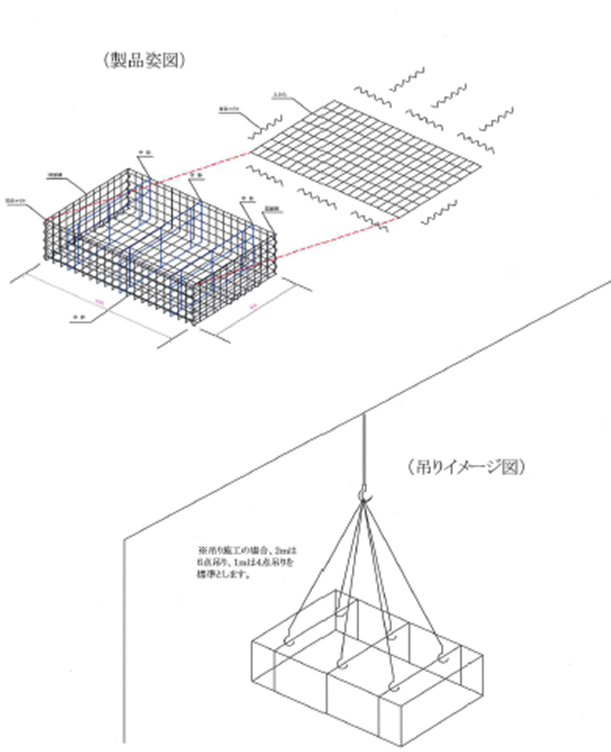

吊上げ状況
設置状況
